Celoročná skladová hala 10 x 16 m

Podrobný popis

Mimoriadne odolné materiálové vyhotovenie a konštrukčné prvky

Základom celoročnej montovanej haly s rozmermi 10 × 16 m je masívna priehradová (kratová) konštrukcia vyrobená zo žiarovo pozinkovanej ocele, ktorá poskytuje špičkovú ochranu proti korózii, vlhkosti a mechanickému namáhaniu. Nosný skelet je tvorený hlavnými oceľovými rúrami s priemerom 48 mm, ktoré sú vnútorne spevnené priečnymi profilmi s priemerom 25 mm a dodatočnými výstužami v štítovej časti pre maximálnu torznú tuhosť a nosnosť. Opláštenie haly tvorí zosilnená nehorľavá PVC plachta s vysokou gramážou 1000 g/m² (podľa normy EN 1350), ktorá je plne vodotesná, odolná voči UV žiareniu, pretrhnutiu a poveternostným vplyvom. Spodný obvod je vybavený špeciálnym retenceným odvodňovacím lemom, ktorý zabraňuje podtekaniu zrážkovej vody pod konštrukciu.

Technicky premyslený vzhľad a vizuálne spracovanie

Hala sa vyznačuje priemyselným, neutrálno-sivým farebným vyhotovením, ktoré zabezpečuje profesionálny vzhľad a minimálnu viditeľnosť nečistôt pri prevádzke. Integrované jednoliate opláštenie spojujúce strešnú aj bočnú časť vytvára hladké, kompaktné línie bez zbytočných vizuálnych prechodov. Pevné napnutie plachty na oceľovej konštrukcii je zaistené pomocou systémových napínacích pasov a svoriek, čo eliminuje vznik nežiaducich záhybov a neustále udržiava tvarovú stálosť plášťa. Vstupné prvky – vrátane mechanicky navíjanej brány a integrovaných vetracích modulov Air Control One – sú zapustené do línie obvodových stien tak, aby nenarúšali celkovú celistvosť a estetiku objektu.

Technické využitie a funkcionalita v prevádzke

Tento objekt je navrhnutý na celoročné využitie v náročných priemyselných, logistických, stavebných aj poľnohospodárskych podmienkach. Hlavná vjazdová brána je vybavená mechanickým prevodovým systémom na kľuku, čo umožňuje jednoduchú a rýchlu manipuláciu bez potreby elektrického pripojenia. Pre pohyb personálu slúžia samostatné zadné vstupný dvere so zosilnenými zipsami, čím sa zamedzuje zbytočnému úniku tepla a otváraniu celej brány. Obe štítové strany obsahujú ventilačné otvory Air Control One, ktoré zabezpečujú riadenú cirkuláciu vzduchu a znižujú kondenzáciu vlhkosti vo vnútri haly. Vďaka modulárnemu systému je možné pomocou špeciálnych prepojovacích žľabov spájať viacero hál do väčších komplexov.

Technická špecifikácia:

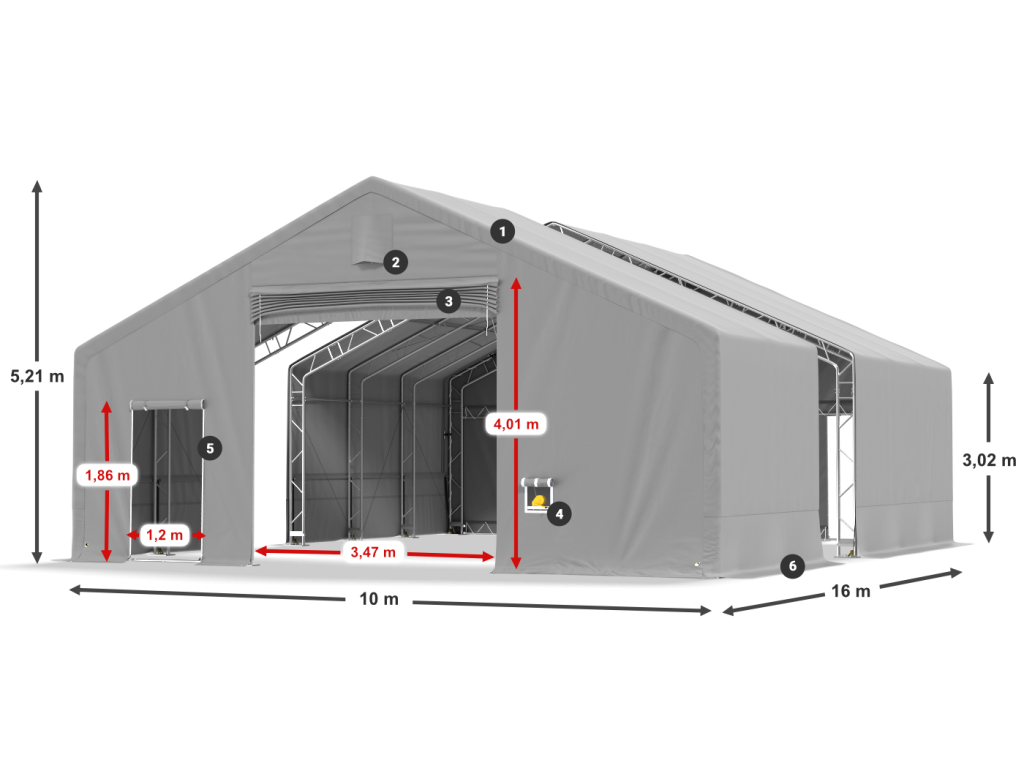

• rozmery (Š x D x V): 10 x 16 x 3 m
• úžitková plocha: 160 m²
• použitie: celoročné
• nosič / konštrukcia: priehradový systém (P48), pozinkovaná oceľ
• priemer hlavných rúr konštrukcie: 48 mm
• priemer vnútorných vzpier: 25 mm
• materiál opláštenia: PVC (polyvinylchlorid)
• gramáž strechy a stien: 1000 g/m²
• požiarna odolnosť: ohňovzdorný materiál (norma EN 1350)
• farba: sivá
• typ stien: plné steny (bez presvetlenia)
• mechanizmus brány: zdvih pomocou ručnej kľuky
• sekundárny vstup: samostatný personálny vchod na zips
• ventilácia: obojstranný ventilačný systém Air Control One
• ochrana proti vode: integrované retenčné odvodňovacie zástery
• kotviace pätky: rohové (40x20 cm), stenné (35x25 cm), vjazdové (20x20 cm)
• celková hmotnosť: 1790,6 kg

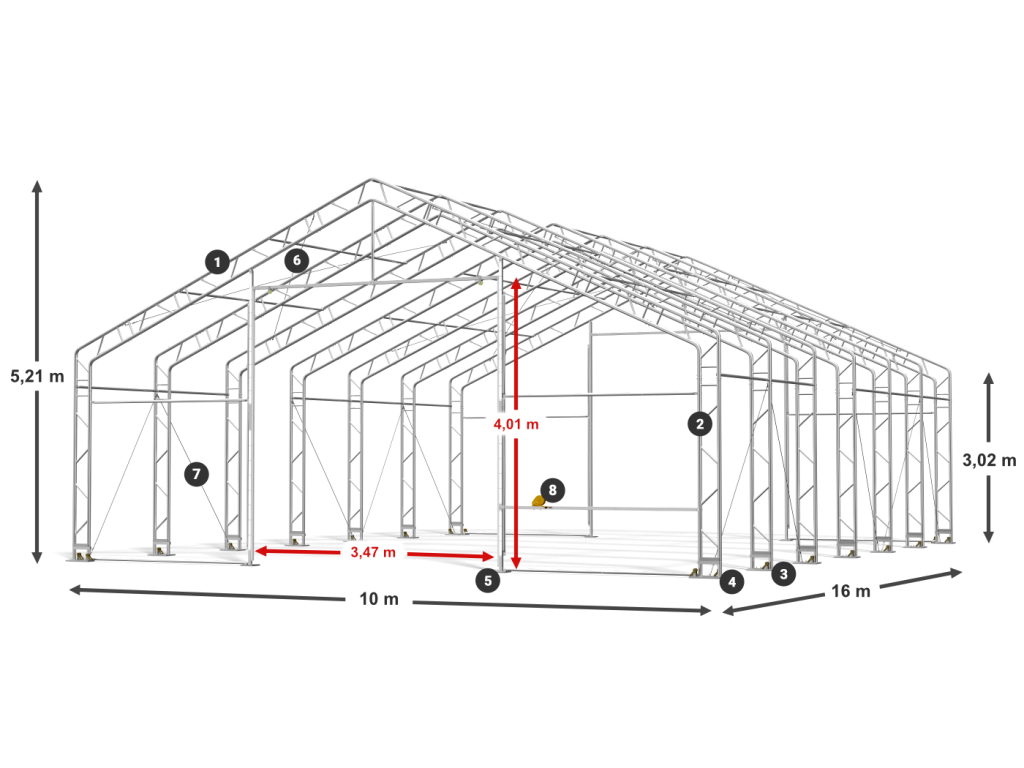

1. Hlavné rúry konštrukcie Ø 48 mm
2. Vnútorné výstuhy konštrukcie 25 mm
3. Stenová pätka 35 × 25 cm
4. Rohová pätka 40 × 20 cm
5. Vchodová pätka 20 × 20 cm
6. Strešné napínače (napínacie lanká/popruhy)
7. Bočné napínače (napínacie lanká/popruhy)
8. Kľuka na rolovanie brány
